產(chǎn)品簡介:
雙組份自干涂料。乙組份漆料：由環(huán)氧樹脂、煤焦瀝青、顏料、助劑和稀釋劑等組成；另一組份：特種環(huán)氧固化劑。
主要特點：
漆膜具有優(yōu)良附著力、耐沖擊性、耐水性。干燥性能超群?！ 「叻冷P性能和良好的抗化學(xué)品性及耐油性，良好的耐磨性能。采用高壓無氣噴涂、易形成厚膜涂層?！∵m用范圍：
廣泛用于船底、壓載水倉、碼頭鋼樁、礦井鋼鐵支架、酸槽、自來水管道以及工礦企業(yè)冷卻水管道的外壁防腐用底、面漆?！?/span>

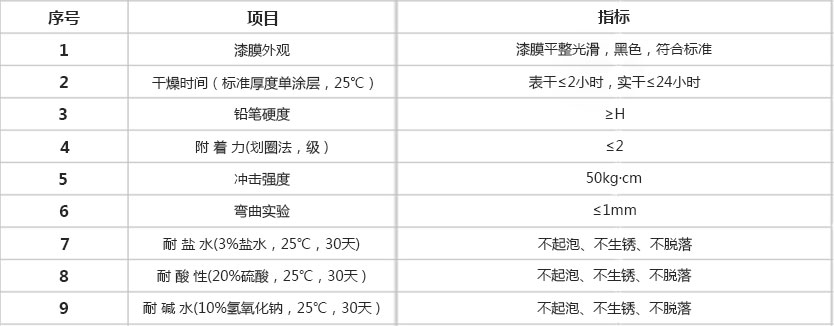

主要性能指標：
施工工藝 ：
1、配 比 漆料︰固化劑=6︰1（重量比） 理論用量 250～350g/㎡ 完全固化 7天 ；復(fù)涂間隔：溫度 25℃ 16h 7d 。注意：視氣溫高低，可適當縮短或延長復(fù)涂間隔，如超過復(fù)涂間隔可用砂紙對前道漆膜打毛處理。
2、熟化時間(混合后)：30min， 溫度 ：25°C。
3、建議涂裝道數(shù)：涂裝二至三道，50um/道，干漆膜250um以上。
4、配套用漆 ：可作為底面合一漆使用，與環(huán)氧煤瀝青面漆配套用于戶外耐候。
5、表面處理：涂漆基要潔凈，無油污、灰塵等污物。有氧化皮鋼材噴砂去銹質(zhì)量達到Sa2.5級；無氧化皮鋼材噴砂去銹質(zhì)量達Sa2.5級。
6、涂裝方法 ：
（1）無氣噴涂 ：稀 釋 劑：環(huán)氧稀釋劑， 稀 釋 率：0～15%（以漆料重量計），噴嘴口徑：約0.4～0.5mm ，噴出壓力：15～ 20MPa；
（2）空氣噴涂 ：稀 釋 劑：環(huán)氧稀釋劑 稀 釋 率：0～20%（以漆料重量計），噴嘴口徑：約2.0～2.5mm ，噴出壓力：0.3～0.5MPa；
（3）滾涂/刷涂：稀釋 劑：環(huán)氧稀釋劑 稀 釋 率：0～10%（以漆料重量計）。
注意事項:
1、施工前先閱讀使用說明。
2、用前將漆料與固化劑按要求配比調(diào)好，用多少配多少，攪拌均勻后使用，8小時內(nèi)用完。
3、施工過程保持干燥清潔。配漆后固化劑包裝桶必須蓋嚴，以免膠凝。
4、施工及干燥期間，相對濕度不得大于85%，本產(chǎn)品涂裝后須7天后才能交付使用。
包裝及貯存：
1、包裝： 甲組份:18kg/桶，乙組份:3kg/桶，或根據(jù)客戶要求包裝。
2、儲存期限 ：存放于陰涼、干燥、通風(fēng)處，漆料、固化劑一年。
環(huán)氧煤瀝青涂料
環(huán)氧煤瀝青涂料
